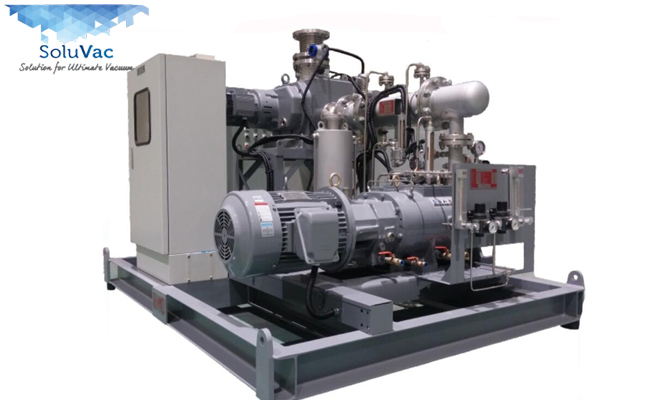

螺杆真空泵+罗茨真空泵机组
产品详情

销售热线:13820318364 马经理(微信同步


腐蚀 —变螺距干式螺杆真空泵

韩国Soluvac System公司是真空获得设备制造商,总部位于韩国釜山。具有干式螺杆真空泵研发、制造、应用方面丰富经验。公司生产的斯路威(SOLUVAC)品牌WIN系列变螺距干式螺杆真空泵,具有压缩效率好、抽速范围宽、极限真空度高、无废弃物排放、运行成本低等优点,能满足清洁无油、耐腐蚀、耐可凝性蒸汽以及恶劣工况下运行的要求,产品广泛应用于化工、制药、电子、新能源、空间模拟等诸多领域,在制药行业溶媒回收、石化行业油气回收等应用方面有着丰富的经验,可根据客户要求定制真空系统,使工程应用更加安全可靠。

应用领域: 工业、化工、制药、电子、新能源、镀膜、冶金、等行业。

恶虐工况酸性、碱性、有腐蚀性,粉末,颗粒,溶媒,可凝性蒸汽,气体回收、蒸馏、油气回收等恶虐工况下使用。

产品优势:

   1、极限真空度

    单泵运行极限真空度可达0.0075Torr(1Pa)

    可在大气压至极限压力的全范围内持续运行,抽气效率高。

    2、抗腐蚀能力

    使用耐腐蚀性的涂层材料,可以处理有毒、有腐蚀性和可凝性气体;

    采用工艺涂层或镀膜;

    通过气镇阀装置降低腐蚀性气体的分压力,提高耐腐蚀性。

      3、节能环保

    变螺距结构设计,电力消耗降低

    无排污,无污染,无废弃排放处理成本。

特点

   ·采用变螺距螺杆

    螺杆线型,单泵**真空度达到0.0075Torr(1Pa);

    降低泵内温升,防止涂层损坏;

    相比等螺距螺杆产品,降低能耗

   ·可靠的密封结构

    唇形密封和机械密封加气体密封,形成三重密封结构 ;

    安装专为干式真空泵设计的高性能机械密封;

    加压的气体密封装置,进一步提高了齿轮油的密封性。

   ·螺旋式夹套冷却结构

    热交换效率,仅需少量冷却液即可控制泵内温升;

    维持泵内温度,有效防止涂层损伤。

   ·流畅的排出构造

    液体处理能力;

    排出气体的脉动减少;

    迅速的排气结构;

   ·气镇阀装置的安装

    防止强腐蚀性气体的凝结;

    降低易爆气体的分压力。

   ·齿轮油冷却水套

    保持较低的油温;

    防止因齿轮油高温高压产生漏油现象;

    防止因高温带来的齿轮油性能降低。

   ·IEC法兰

    简洁的C法兰设计消除联轴器校准问题,减低了噪音水平;

    联接法兰采用加强筋设计,防止了变形和振动。

   ·防润滑脂泄露

    三联唇形密封;

    优化润滑空间,防止润滑脂泄露。

   技术参数

型号


WIN150

WIN300

WIN400

WIN800

WIN1500

抽速(50/60HZ)

m³/hr

110/130

250/300

330/400

660/800

1250/1500


L/min

1830/2160

4160/5000

5500/6660

11000/13300

20800/25000


CFM

64.7/76.5

147.1/176.5

194.2/235.4

388.5/470.8

735.8/882.7

极限真空







无气镇

torr

0.05

0.0075

0.0075

0.0075

0.0075


Pa

6.65

1.0

1.0

1.0

1.0

有气镇

torr

0.067

0.01

0.01

0.01

0.01


Pa

8.87

1.33

1.33

1.33

1.33

电机功率(50/60HZ)







载配电机功率

kW

3.7/3.7

7.5/7.5

11/11

15/15

37/37

功率消耗

kW

2.6/3.2

5.0/6.0

7.0/8.6

10.2/12.8

27.5/31.3

转速(50/60HZ)

rpm

2950/3550

2950/3550

2950/3550

2950/3550

2950/3550

连接管径







进气口

Special

1½”(40A)

2”(50A)

2½”(65A)

4”(100A)

5”(125A)

排气口

Special

1½”(40A)

1½”(40A)

2”(50A)

2½”(65A)

3”(80A)

冷却水







**压力

Barg

7

7

7

7

7

压降

Bar

1

1

1

1

1

流量

L/min

5~10

10~15

10~15

15~20

35~40

温度

5~35

5~35

5~35

5~35

5~35

连接口

PT(JIS)

½”(15A)

½”(15A)

½”(15A)

½”(15A)

1”(25A)

润滑剂







齿轮箱(Gear Box)


Shell T-68

Shell T-68

Shell T-68

Shell T-68

Shell T-68

滚柱轴承(REP Bearing)


Mobil 1

Shell T-68

Shell T-68

Shell T-68

Mobil 1

噪音(50/60HZ)

dB

80/85

80/85

82/85

82/85

82/85

振动(**值)

mm/s

1.8(4.5)

1.8(4.5)

1.8(4.5)

2.8(4.5)

2.8(4.5)

重量(泵头)

kg

200

300

400

600

900
